Wikia

CeraWiki

Función del litio

Discusión0
9.324páginas en el wiki
Lithium

litio.

El litio es un fundente muy activo en todas las temperaturas. Es muy interesante para producir vidriados alcalinos en baja temperatura sin necesidad de recurrir a fritas. Su coeficiente de dilatación es muy bajo por lo que no produce grietas, pero sin embargo, puede producir desprendimientos del vidriado cuando la cantidad de sílice es demasiado elevada. Su principal inconveniente es su elevado precio. [1]


Fuentes de litio Editar sección

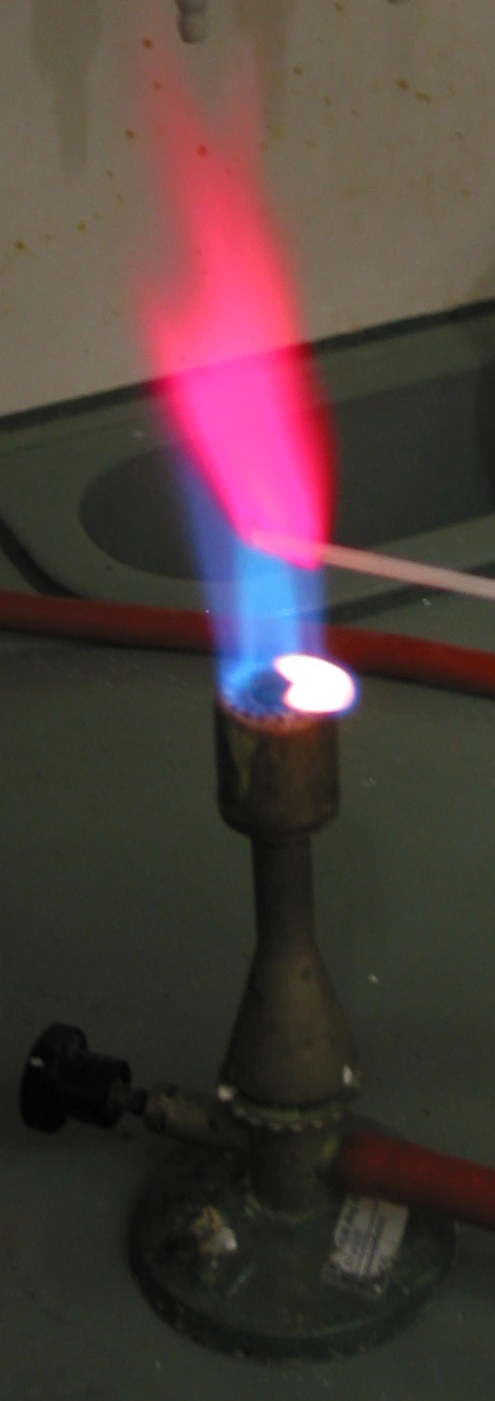

FlammenfärbungLi

Respuesta ensayo a la llama.


Se emplea en forma de:

Óxido de litio Editar sección

  1. Usado como un fundente alcalino. Añadiendo de un 1 % a 2 % reduce un cono de temperatura[2].
  2. se puede corregir el coeficiente de expansión, disminuyéndolo, si se sustituye cualquier otro óxido alcalino (es muy similar al óxido de sodio) en pequeñas proporciones [3]
  3. Azul con cobre. y rosa con cobalto.
  4. Soluble en agua y tóxico.

Carbonato de litio Editar sección

El carbonato de litio se puede usar crudo, aunque es ligeramente soluble en agua.

Petalita Editar sección

La petalita tiene un punto de fusión que se sitúa en 618º, por lo que se emplea para sustituir al feldespato potásico y/o sódico en los esmaltes que queramos rebajar la temperatura de fusión. Útil para realizar pastas cerámicas resistente al fuego ya que el contenido de litio es alto. El litio utilizado como fundente de la pasta tiene un bajo coeficiente de dilatación, lo que lo hace útil para controlar la resistencia al choque térmico de la pasta cocida. La Petalita que es un espato natural de Litio es el mejor material para este tipo de pastas. La siguiente es una formula de una pasta de petalita diseñada para resistir el choque térmico:[4]

Para mejores resultados esta pasta deberá cocerse por lo menos a cono 11. La cocción mas alta asegura que toda la sílice libre de la pasta se combinara con la petalita para formar compuestos de Litio de baja dilatación.

Espodumeno Editar sección

  1. espodumeno


Ambligonita Editar sección

  1. Ambligonita

Lepidolita Editar sección

lepidolita,Usada en esmaltes de porcelana cuando el contenido en alúmina lo permita, es un mineral natural que aporta hasta un 6% de su contenido en forma de litio. También se usa introducida en los esmaltes de loza para aumentar su brillo. Tiene un punto de fusión más bajo que la mayoría de los feldespatos de alta temperatura. Punto de fusión < 1200ºC. Se considera fundente[5] a una tempertaura superior a cono 4.


TODO: En Wikiclay, proponen el Macaloid como fuente de litio, Véase Lithium

Triaxial Editar sección

Cono 6 Editar sección

  1. cinc, litio, y un borato cálcico como cadycal.
  2. cinc, carbonato de litio, y cenizas.


Cono 8/10 Editar sección

  1. dolomita, litio, y bario.


Books-aj.svg aj ashton 01f Referencias Editar sección

  1. Composición y cálculo de vidriados, Autor Ulises
  2. [The complete guide to high-fire glazes: glazing & firing at cone 10]. Escrito por John Britt. Página 18.
  3. The potter's dictionary of materials and techniques. Escrito por Janet Hamer. Página 215.
  4. Arcilla para cambios térmicos
  5. Robin Hopper Ceramics: A Lifetime of Works, Ideas and TeachingsEscrito por Robin Hopper, Judi Dyelle

Spotlights de otras wikias
Solicita el tuyo aquí

Wiki aleatorio
