Frita

Diccionarios
français : fritte		English: Frit

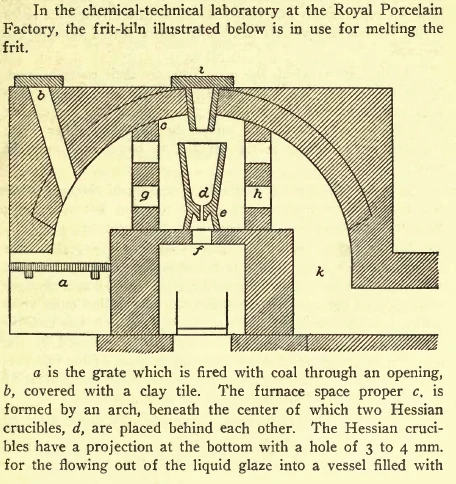

Horno de fritas.

Una frita es un compuesto cerámico vítreo, obtenido a partir de la fusión de los componentes a temperaturas elevadas y un enfriamiento rápido, de una combinación de sustancias inorgánicas, calculadas para evitar la solubilidad determinados elementos, con lo que conseguimos minimizar su toxicidad, a la vez de reducir el punto de fusión (eutéctico) de dichos materiales.

Pasta cerámica a partir de fritas

Los arqueólogos han encontrado evidencia de frita en Egipto, Mesopotamia, Europa, y en el Mediterráneo. La definición de frita como un material sinterizado, policristalino, se pueden aplicar a estos contextos arqueológicos.

Pasta egipcia

Se han encontrado cuentas de collar y restos de cerámica elaborados con fayenza en tumbas de épocas tan antiguas como el periodo predinástico de Egipto, en las culturas Naqada (3500-3200 a. C.).

Suelen ser de dos tipos principalmente:

Verde

Evidencia de la utilización de pasta egípcia verde se ha limitado a Egipto. Además de malaquita, la pasta egípcia verde se suele utilizar como un pigmento verde. Su primera aparición es en las pinturas de la tumba de la 18 ª dinastía, pero su uso se extiende al menos a la época romana. La fabricación de fritas de verde y azul se basa en las mismas materias primas, pero en diferentes proporciones. Para producir frita verde, la concentración de calcio deben ser superiores a la concentración de cobre. La temperatura necesaria para obtener una pasta egípcia verde, puede ser ligeramente superior a la de frita azul, en el rango de 950 a 1100 °C. El producto final está compuesto de cobre-wollastonita ([Ca,Cu]₃Si₃O₉) los cristales y una "fase vítrea rico en cobre, sodio, potasio y cloruros".” En ciertas circunstancias (el uso de un proceso de dos pasos de calentamiento, la presencia de hematita), los científicos fueron capaces de hacer una cuprorivaite basado frita azul que más tarde se convirtió en una de cobre-wollastonita basado frita verde a una temperatura de 1050 °C. En algunas antiguas pinturas murales egipcias, los pigmentos que originalmente eran azules son verdes: la frita azul puede "desvitrificar" para que el "cobre wollastonita predomina sobre el menor componente de cuprorivaite.” Al igual que con frita azul, Hatton, Shortland, y Tite han analizado pruebas de frita verde de Amarna, en forma de tortas, polvos, y un fragmento de buques y deducir la producción secuencial de de los tres tipos de artefactos.

Pasta árabe

Fritware es la producción cerámica cuya pasta se desarrolla a partir de fritas, desarrollado por primera vez en Oriente próximo, donde la producción está fechada a finales del I milenio dC. Una receta para la "frita" que datan de c. 1300 dC escrito por los informes de Abul Qasim, que la proporción de cuarzo para "frita de vidrio" a la arcilla blanca es 10:1:1. Este tipo de cerámica también se ha denominado "stonepaste" y "loza" entre otros nombres. Un corpus siglo IX de "proto-stonepaste" de Bagdad tiene "fragmentos de vidrio relicto" en su tela. [57] El vidrio es alcalino-cal-sílice y plomo, cuando fue despedido de la pasta o de enfriado, wollastonita y cristales de Diopsido formado dentro de los fragmentos de vidrio. La falta de "inclusiones de cerámica triturada" sugiere que estos fragmentos no provienen de un barniz. La razón para su inclusión hubiera sido la liberación de álcali en la matriz sobre el despido, que "aceleren la vitrificación a una temperatura de cocción relativamente bajo, y así aumentar la dureza y la densidad del cuerpo ." ” Si estos "fragmentos de vidrio relicto" son en realidad "frita" en el más antiguo sentido, queda por verse.

Fritware o stonepaste es un tipo de cerámica donde se añade material fritado a la arcilla, con el objeto de reducir el punto de fusión, lo mas probable sea que es vidrio molido, sílice y arcilla . En realidad es una porcelana de baja temperatura, soft paste porcelain, realizada en oriente próximo, parece que se desarrolla en egipto entre el s VII y x XIII, normalmente se le aplican lustres metálicos.

Una aproximación de receta podría ser:

• 1 parte de arcilla
• 1 parte de frita
• 10 partes de sand (arena cuarzosa).

Porcelana de baja

Las fritas son un componente esencial en los inicios de fabricación de la porcelana en Europa. Fabricantes famosos del s XVIII son Sèvres en Francia, y en Chelsea, Derby, Bow, Worcester y Longton Hall en Inglaterra. Al menos una de las porcelana de frita permanece en producción, la de Belleek, Condado de Fermanagh, Irlanda del Norte. Esta fábrica, fundada en 1857, produce una cerámica que se caracteriza por su delgadez, superficie ligeramente iridiscente y que el cuerpo está formulado con una proporción significativa de frita.

Fritas en la actualidad

Proceso de elaboración

Este proceso se denomina comúnmente fritado, se lleva a cabo en los hornos de fritas, una vez que la mezcla está fundida, se vierte sobre agua, o con aire, para producir el enfriamiento rápido, de dicha masa. Una vez obtenido el vidrio, se procede a su molturación.

En el caso particular de que se realice este proceso, para materiales no solubles, es más adecuado el término calcina, se realiza para rebajar el punto de fusión, o bien para estabilizar y purificar los resultados.

Clasificación de las fritas

Se pueden clasificar según diversos criterios:

• En función de su composición química, pueden ser boratos, plúmbicas (silicato, bisilicatos).

• En función de sus características físicas pueden ser opacas, transparentes, craqueladas.

• Por el punto de fusión.

• Frit
• Solubilidad de los esmaltes
• Hard-paste porcelain
• Soft-paste porcelain

Enlace externo

• Frittage des emaux. Daniel Winter.
• Fritware
• frittes.
• Blue frit from Amarna now in the Petrie Museum
• Fritting pan with green frit now in the Petrie Museum

Esta página tiene contenido de Wikipedia. El Artículo original es frit. La lista de autores la puedes ver en Historial. El texto de Wikipedia esta disponible bajo Licencia Creative Commons Atribución/Compartir-Igual 3.0.
