Doble a gas de tiro semi invertido
De Cerámica Wiki
Esquema de un horno a gas para gres, es de tiro semi invertido. Horno con buen rendimiento, cocía a 1230º en siete horas y 1/2. Se lo puede hacer de tiro invertido haciendo la chimenea en la base de la placa. El cierre de la puerta está hecho con fibra pegada con barbotina al frente del horno.
.

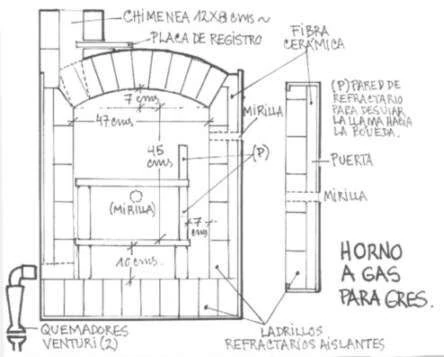

Los planos son de un horno hecho a partir de uno eléctrico reformado para gas de garrafa, usado en Casilda, con muy buenos resultados, Dante. La primera imagen es un corte vertical de frente del horno, al costado se ve un corte de la puerta[1].

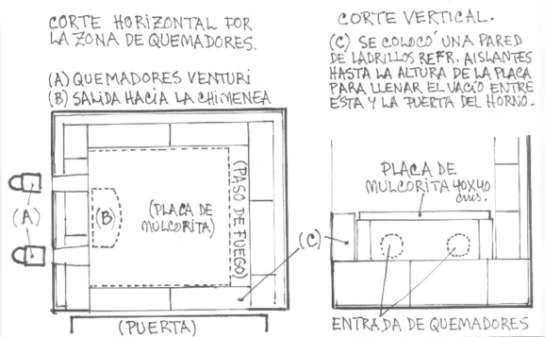

En esta 2ª imagen se ve la planta del horno, en un corte horizontal a la altura de los quemadores. El corte vertical de la derecha muestra cómo se solucionó el cierre de la puerta, cerrando la zona de quema del gas con ladrillos de canto.
